Теплотехнический расчёт грунта под зданием на сваях: от плана свай до температурного поля — в одном окне и в привычной инженеру раскладке CAD.

Открыть живой прототип frost-termo.foxdim.ru
Роль
Проектировщик интерфейсов: 2D- и 3D-редакторы, панель элементов и свойств, сценарии работы с проектом
Платформы
Desktop · светлая и тёмная темы
Год
2026
Пользователи
Инженеры-геотехники, проектировщики оснований
Загляните внутрь продукта
Frigus 3D
Frigus 3D
Обзор

Frigus 3D — инструмент для теплотехнических расчётов в мёрзлых грунтах: здание, сваи, термостабилизаторы, геологические слои и температурное поле. В демо-проекте — жилой дом на 48 сваях Ø0,64 м в расчётной области 85 × 70 м.

Инженер работает по одной цепочке — 2D-редактор, 3D, расчётная сетка, постпроцессор, — а интерфейс всегда показывает, на каком он шаге.
Предыстория

Почему за это взялись

Инженеры привыкли к зарубежным пакетам: тяжёлым, англоязычным, с сотнями кнопок. Задача — свой инструмент, в котором модель собирается по знакомой логике CAD: лента инструментов сверху, дерево элементов и свойства справа, оси, привязка и ортогональность внизу. Новизна — только там, где она помогает: поле температур читается как карта, а не как таблица.

Задача и решение

Что мешало — и что изменили

Что мешало

  • Существующие пакеты тяжёлые и перегружены командами, которые нужны раз в год.
  • Между шагами — 2D, 3D, сетка, результат — легко потерять, где находишься и что готово.
  • Модель состоит из десятков разнородных элементов: скважины, изолинии, трубопроводы, разрезы, маркеры.
  • Температурное поле нужно читать быстро: где грунт тает, где остаётся мёрзлым.

Что изменили

  • Знакомая раскладка CAD: лента с группами «Вид», «Камера», «Отображение», справа список элементов и свойства.
  • Четыре режима в шапке — «Редактор 2D», «Редактор 3D», «Расчётная сетка», «Постпроцессор»; недоступные шаги приглушены, а в панели виден прогресс «2D: завершено · 100 %».
  • Список элементов с фильтрами по типам, поиском и сортировкой; выбранный элемент подсвечен и в списке, и на сцене.
  • Шкала температур от +6 до −5 °C на самой сцене: красный — тепло, синий — мёрзлый грунт.
Процесс

Как я работал

  1. 01

    Привычная логика CAD

    Взял за основу раскладку, с которой инженер уже работает, и менял в ней только то, что ускоряет расчётную работу.

  2. 02

    Один путь расчёта

    Четыре режима в шапке повторяют порядок работы: построить модель, посмотреть в 3D, получить сетку, прочитать результат.

  3. 03

    Список элементов как основной навигатор

    Тип элемента — иконкой и фильтром; поиск и сортировка по имени. Клик в списке выделяет объект на плане и в 3D.

  4. 04

    Две темы

    Тёмная — для длительной работы с моделью и контрастных температурных полей, светлая — для плана и печатных видов.

Ключевые сценарии

Экраны, которые двигают работу

3D-модель и температурное поле
01

3D-модель и температурное поле

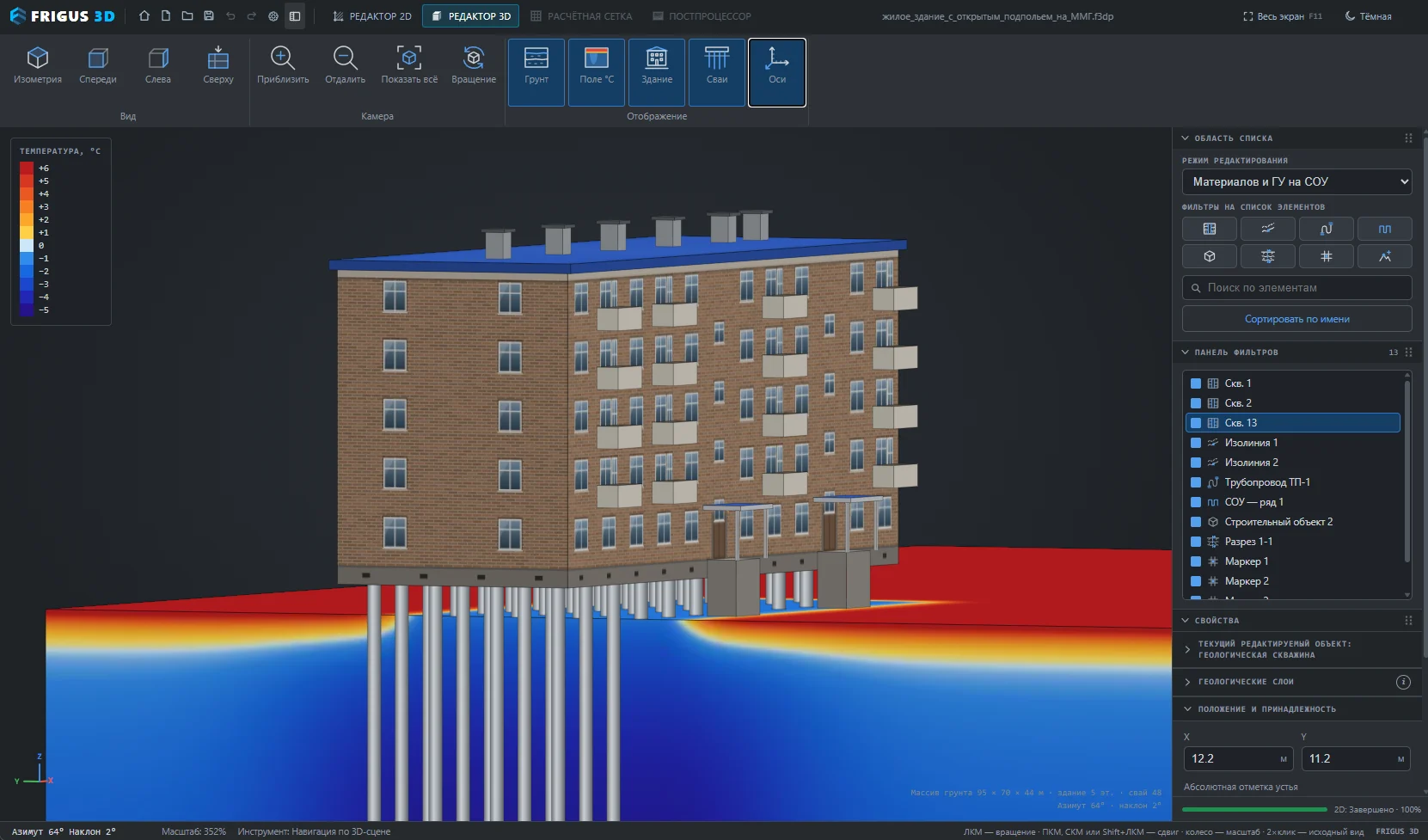

Здание на сваях над разрезом грунта, раскрашенным температурным полем. Слева шкала «Температура, °C» от +6 до −5. Сверху — виды (изометрия, спереди, слева, сверху), камера (приблизить, отдалить, показать всё, вращение) и слои отображения — грунт, поле °C, здание, сваи, оси — каждый включается кнопкой. Внизу строка состояния: азимут, наклон, масштаб, активный инструмент.

  • Слои отображения включаются независимо
  • Шкала температур всегда рядом с сценой
2D-редактор: план свайного поля
02

2D-редактор: план свайного поля

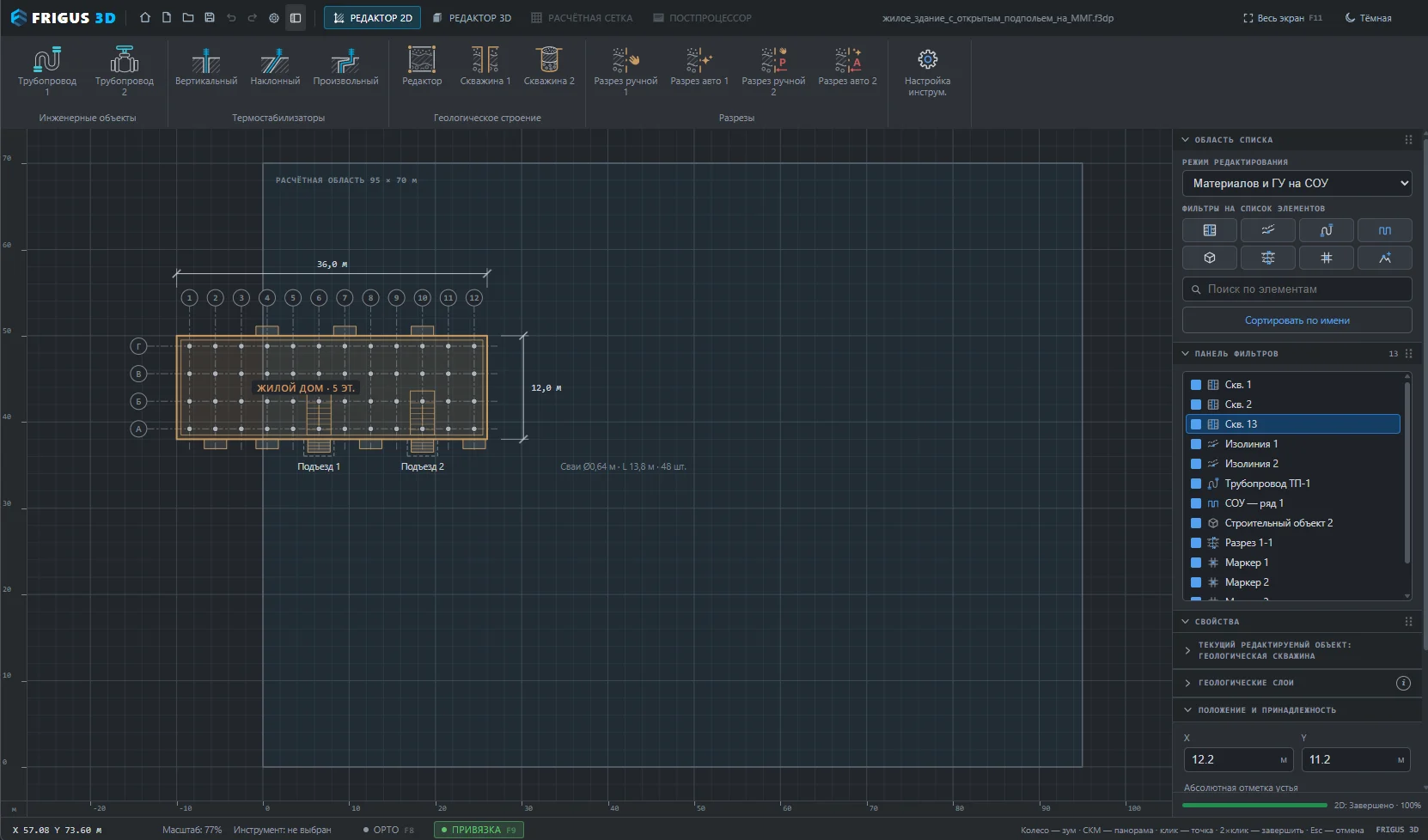

План здания 36,0 × 12,0 м в расчётной области 85 × 70 м: оси 1–12 и А–Г, 48 свай Ø0,64 м, подъезды. Лента: инженерные объекты — трубопроводы; термостабилизаторы — вертикальный, наклонный, произвольный; геологическое строение — редактор и скважины; разрезы — ручные и автоматические. Справа режим редактирования «Материалы и ГУ на СОУ», фильтры и список из 13 элементов.

  • Инструменты сгруппированы по задачам, а не по алфавиту
  • Подсказки по управлению мышью — в строке состояния
Светлая тема
03

Светлая тема

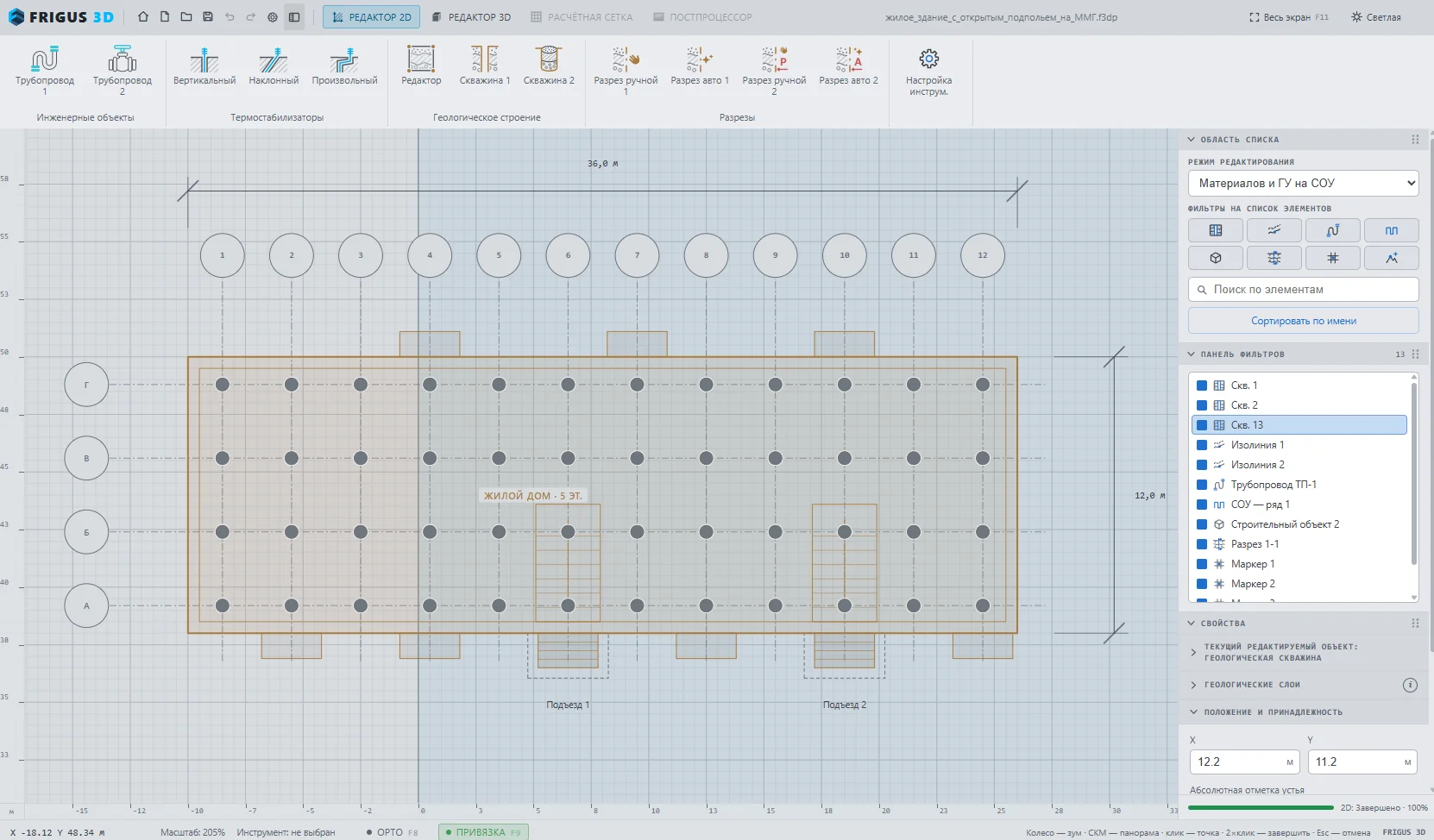

Тот же план в светлой теме: контрастные оси, размерные линии и подписи «Подъезд 1» и «Подъезд 2». Для плана и скриншотов в отчёт светлый фон удобнее; тема переключается кнопкой в шапке.

Открытие проекта
04

Открытие проекта

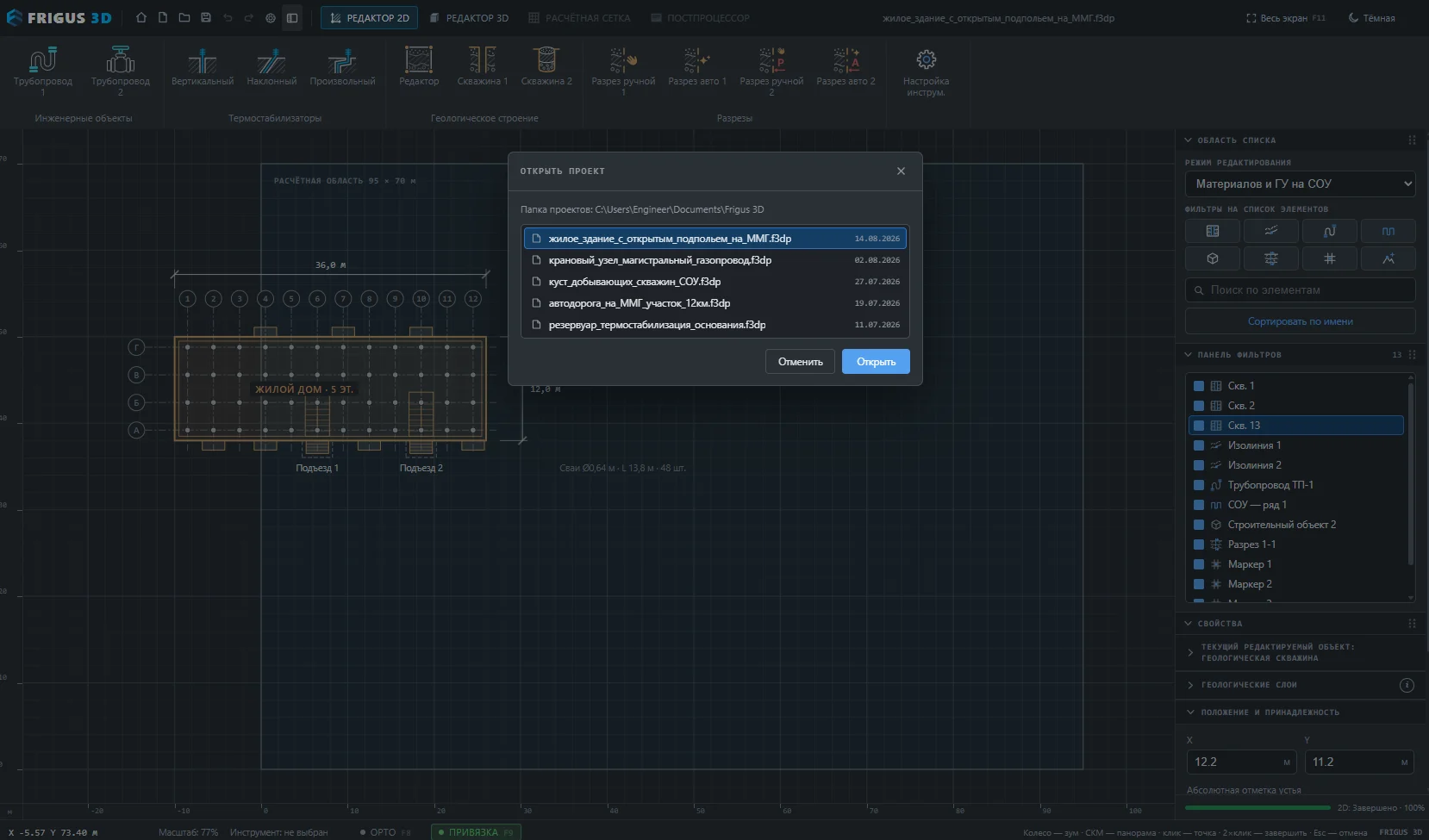

Диалог «Открыть проект» показывает папку проектов и пять недавних файлов с датой: жилое здание, крановый узел газопровода, куст скважин, автодорога, резервуар. Имя файла говорит о содержимом — инженеру не нужно открывать каждый.

Работа с планом вблизи
05

Работа с планом вблизи

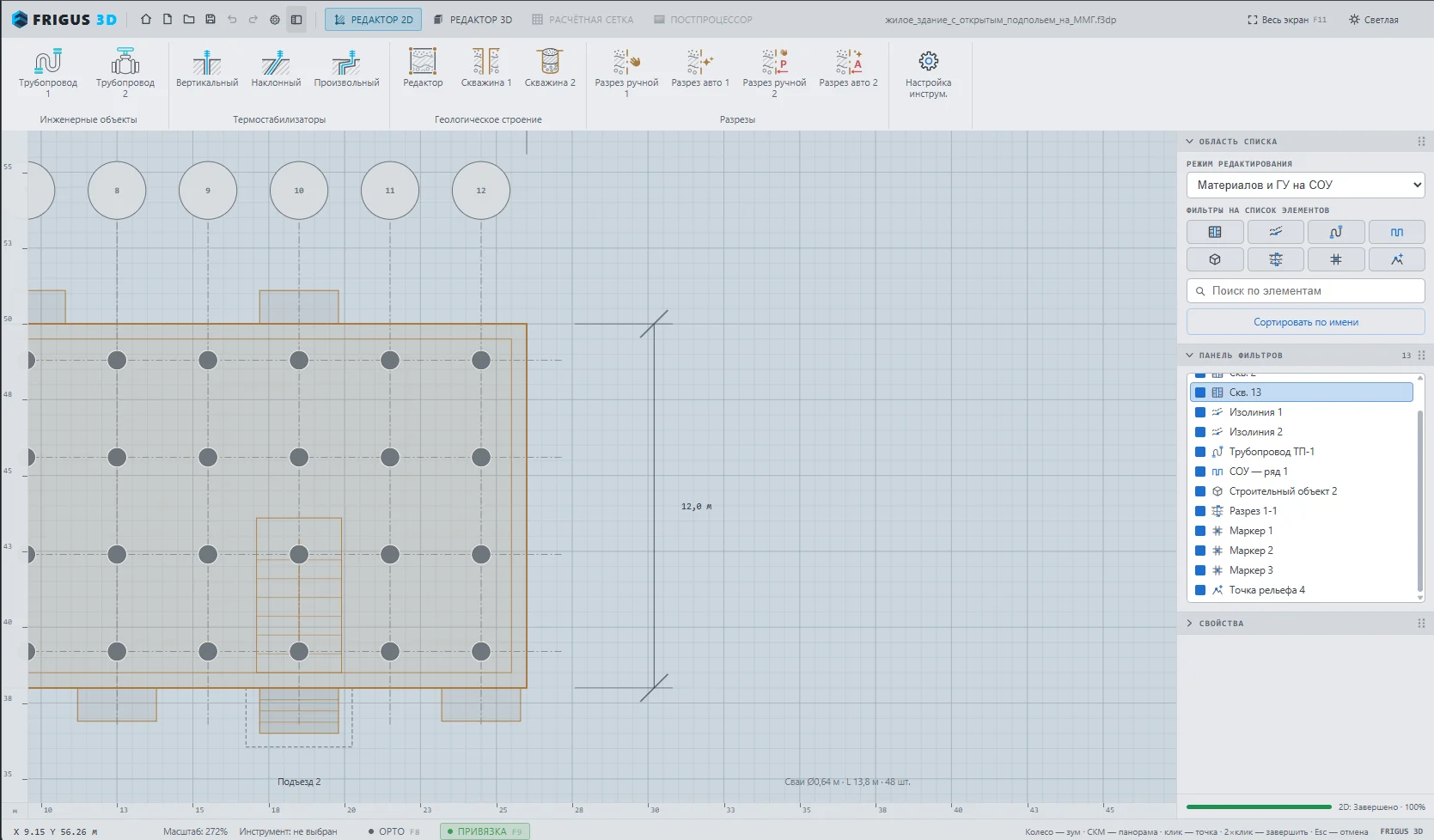

Масштаб 272 %: оси, сваи, подъезд и размерные линии остаются читаемыми. Привязка и ортогональность включены в строке состояния, рядом координаты курсора.

Результаты

Итог в цифрах

0
шага расчёта в одной шапке: 2D, 3D, сетка, постпроцессор
0
свай в демо-модели здания 36 × 12 м
0
темы интерфейса — светлая и тёмная
  • Инженер видит модель, температурное поле и свой шаг расчёта, не переключаясь между программами.
  • Привычная CAD-раскладка снижает порог входа: интерфейс не нужно учить заново.
  • Интерактивный прототип показывает 2D, 3D и открытие проекта и готов к проверке с инженерами.
