SCADA НПЗ
Мнемосхема нефтеперерабатывающего завода: состояние задвижек и давление на одном экране, квитирование аварий в два клика — от пульта до телефона.
Открыть живой прототип scada.foxdim.ru
Прототип SCADA/HMI для нефтеперерабатывающего завода. На одной схеме скважин 1Р и 3Т — 52 задвижки: 19 открыто, 32 закрыто, одна в аварии. Оператору нужно в любой момент видеть всю картину и за секунды дойти от сигнала тревоги до проблемной задвижки.
Почему за это взялись
Классические SCADA-экраны перегружены: мелкие подписи, цвета без системы, схема не помещается в экран, а с телефона ею вообще невозможно пользоваться. Для оператора цена ошибки высока, поэтому я шёл от обратного: сначала определил, что нужно видеть всегда — среда, состояние, режим управления, сводка, — и только потом рисовал схему вокруг этого минимума.
Что мешало — и что изменили
Что мешало
- Схема не помещается в экран, а авария может оказаться за его краем.
- Среда в трубе и состояние оборудования не читаются с первого взгляда.
- Нужный объект среди десятков установок и узлов приходится искать долго.
- Вне пульта схемой пользоваться нельзя, а авария не выбирает место и время.
Что изменили
- Схема вписывается в экран целиком и масштабируется колесом, кнопками «+ / − / по размеру» и перетаскиванием.
- Газопровод и метанолопровод окрашены по среде, задвижка показывает состояние и режим — «Д» дистанционный, «Р» ручной; давление вынесено в плашки.
- Дерево объектов с поиском по наименованию; выбранная схема открывается новой вкладкой, не закрывая текущую.
- Мобильная раскладка с нижней навигацией — Домой, Мониторинг, Отчёты, Тревоги, Ещё — и счётчиком аварий на вкладке.
Как я работал
- 01
Что оператор обязан видеть всегда
Выделил минимум, который не прячется ни при каком масштабе: среда, состояние задвижки, режим управления, давление и сводка по схеме. Всё остальное — на втором уровне.
- 02
Язык мнемосхемы
Цвет линии — среда, символ — тип арматуры, цвет и подпись — состояние. Легенда лежит рядом со схемой и использует те же знаки, что и сама схема.
- 03
Структура завода
Дерево «установка → узел → скважина» с поиском и вкладками открытых схем: оператор переключается между объектами, как между вкладками браузера.
- 04
Тревоги как отдельный контур
Аварии приводов вынесены в свой раздел с действиями «На схеме» и «Квитировать»; счётчик виден с любого экрана.
- 05
Одна система — два размера
Тот же интерфейс собран для телефона: сводка превращается в чипы, дерево — в выпадающий список вкладок, навигация уходит вниз.
Экраны, которые двигают работу

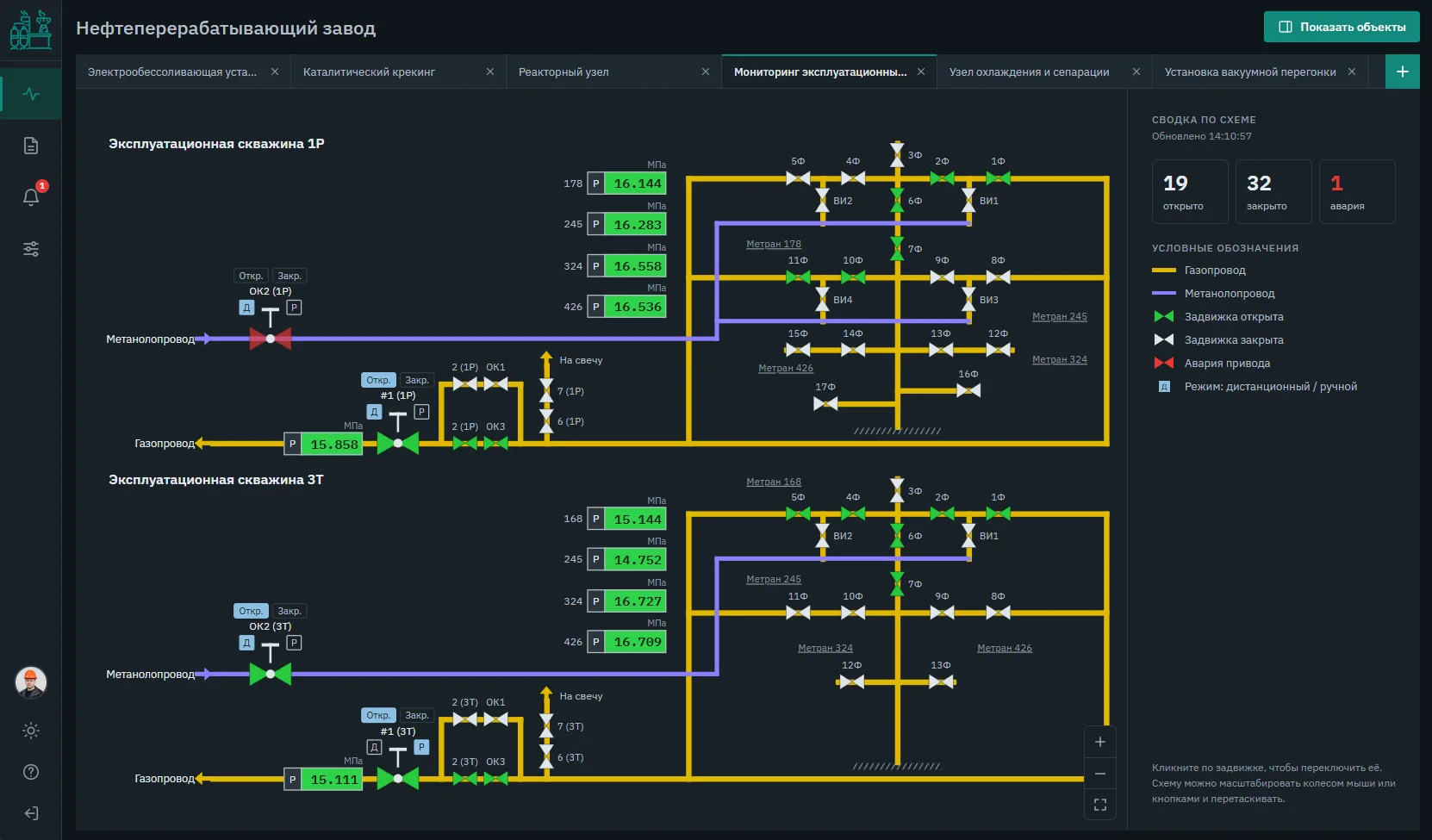

Мнемосхема эксплуатационных скважин
Открытые установки — вкладками сверху, схема — на весь экран. Газопровод жёлтый, метанолопровод фиолетовый; задвижки показывают состояние — открыта, закрыта, авария привода — и режим «Д» или «Р». Давление в плашках: на скважине ≈16 МПа. Справа сводка «19 открыто / 32 закрыто / 1 авария» с временем обновления и легенда. Подсказка внизу объясняет управление: клик по задвижке переключает её, схема масштабируется колесом и кнопками.
- Среда — цвет линии, состояние — символ задвижки
- Сводка по схеме с временем последнего обновления
- Подсказка по управлению всегда на экране

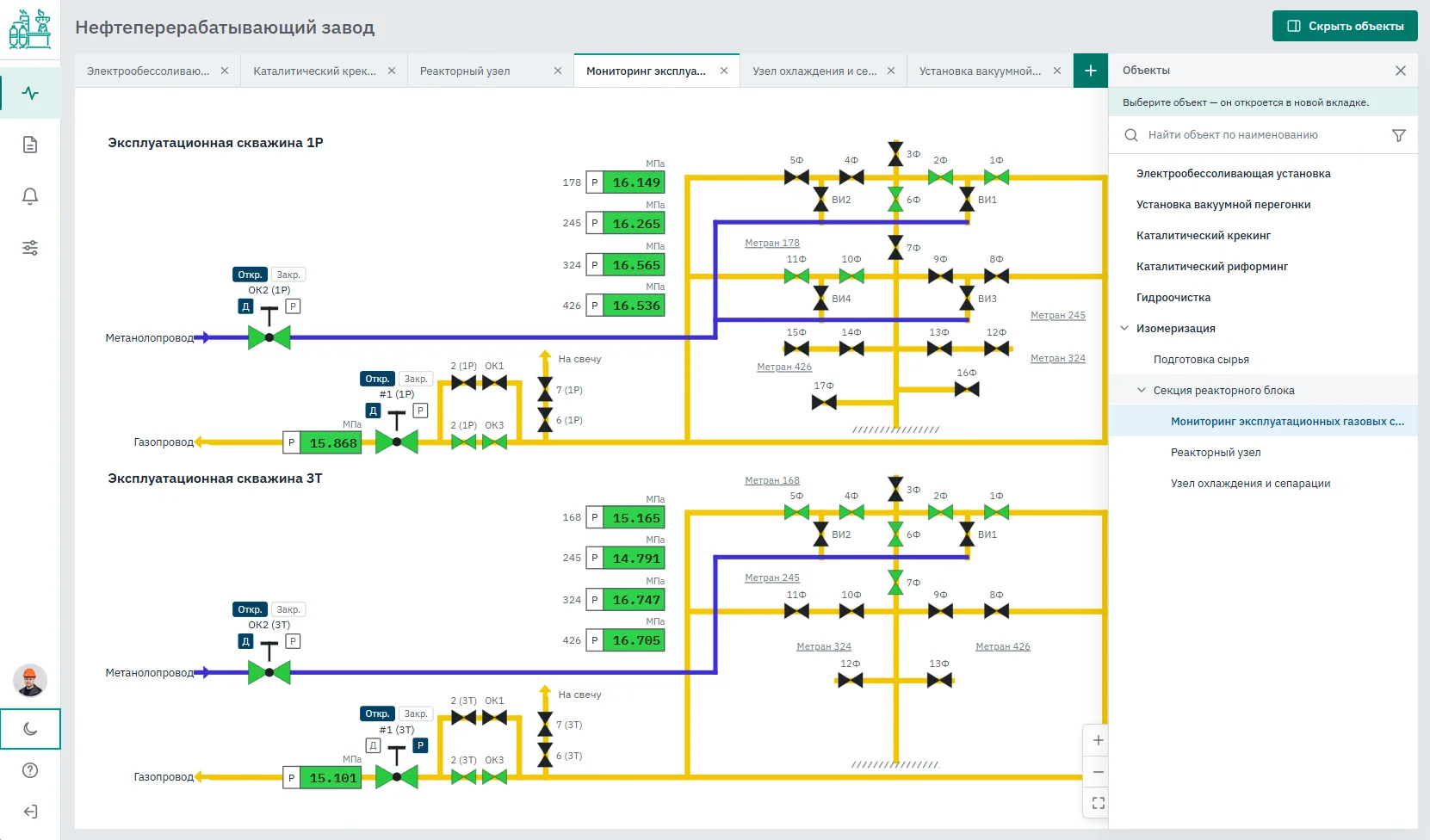

Объекты завода
Панель «Объекты» — поиск по наименованию, фильтр и дерево: электробессиливающая установка, вакуумная перегонка, каталитический крекинг и риформинг, гидроочистка, изомеризация с вложенными узлами. Выбранный объект открывается в новой вкладке — текущая схема остаётся на месте. Это светлая тема, рассчитанная на дневную смену.
- Новая вкладка вместо замены схемы
- Поиск по названию в одном поле

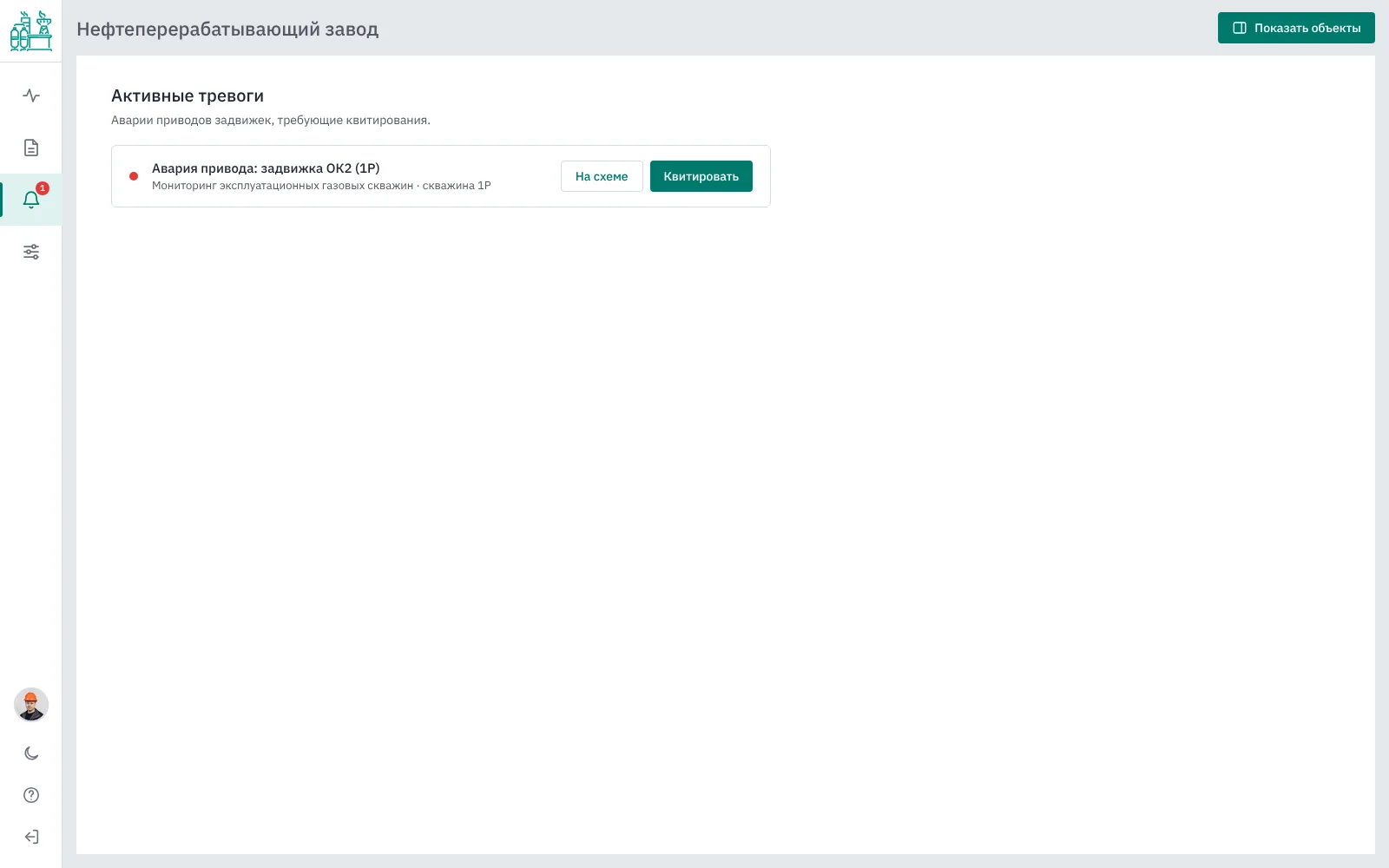

Активные тревоги
Раздел собирает аварии приводов, требующие квитирования. Строка — «Авария привода: задвижка ОК2 (1Р)», ниже установка и скважина. Два действия рядом: «На схеме» ведёт к задвижке, «Квитировать» подтверждает тревогу. Колокольчик со счётчиком виден в шапке на любом экране.
- Сначала понять где, потом подтвердить
- Счётчик тревог в шапке

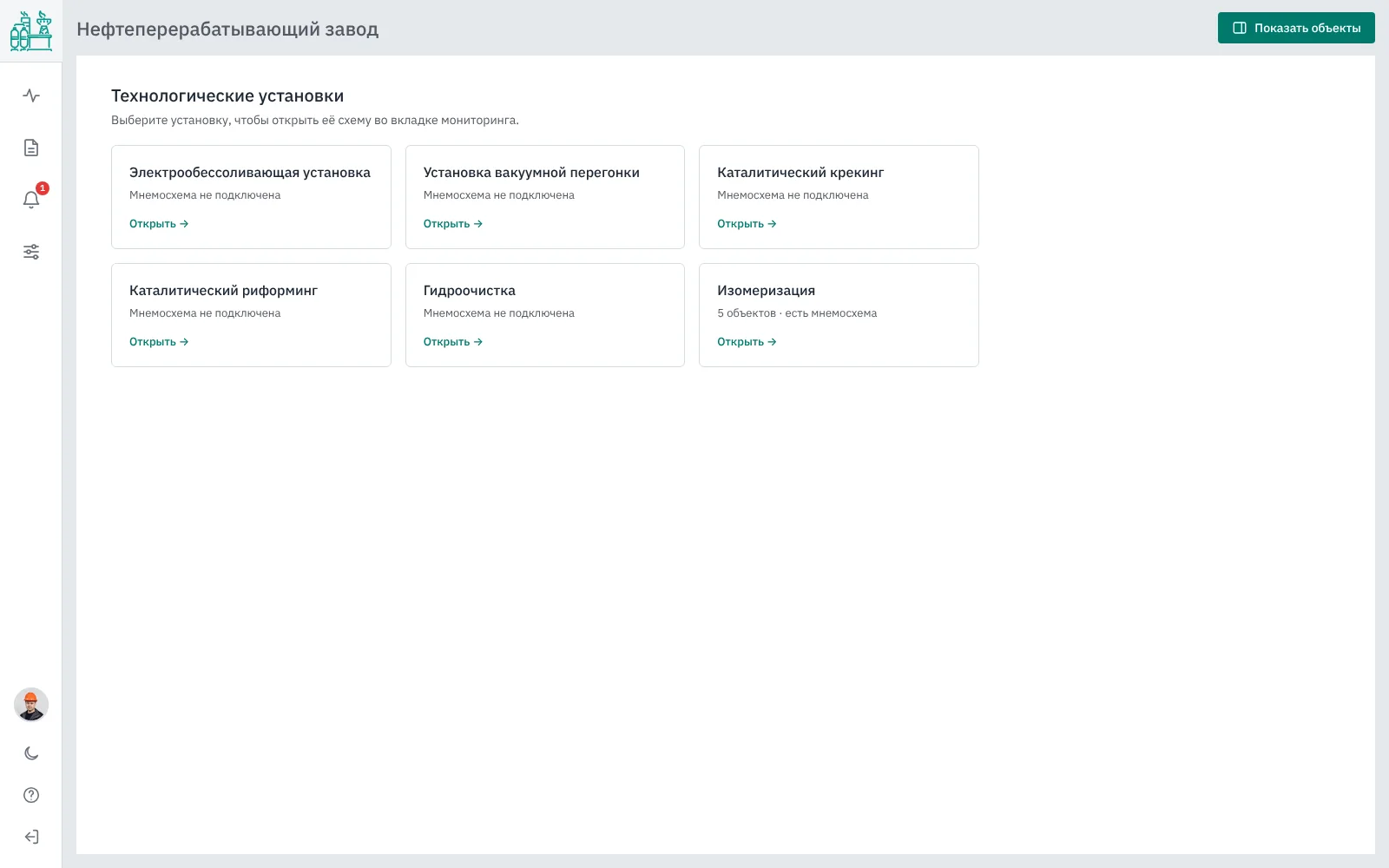

Технологические установки
Домашний экран — карточки установок. У каждой видно, подключена ли мнемосхема: «Мнемосхема не подключена» или «5 объектов · есть мнемосхема». Из карточки — одним нажатием «Открыть →».
- Готовность схемы видна до перехода

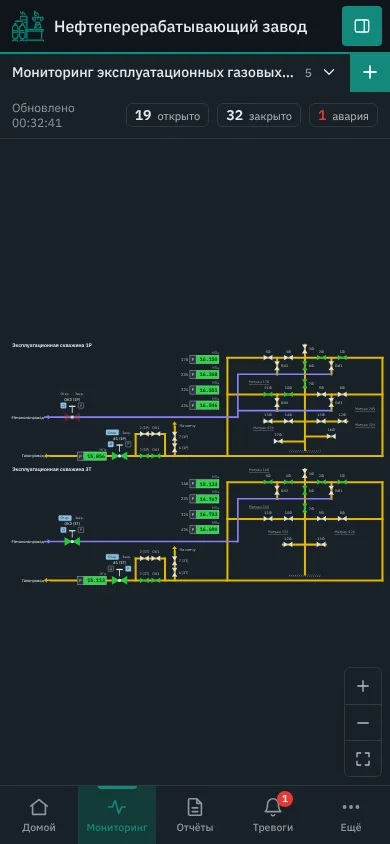

Схема на телефоне
Тёмная тема, вкладки открытых схем — в выпадающем списке со счётчиком, сводка — чипами «19 открыто · 32 закрыто · 1 авария · обновлено». Нижняя навигация: Домой, Мониторинг, Отчёты, Тревоги с бейджем, Ещё. Масштабирование — кнопками и щипком.
Итог в цифрах
- Схема читается с первого взгляда и всегда видна целиком: среда, состояние и режим — в одном символе.
- От сигнала до действия два шага: «На схеме» и «Квитировать» — без поиска по дереву.
- Один интерфейс работает на пульте и в телефоне; прототип готов к проверке с операторами.
