ТокЧек
Солнечная станция на одном экране: сколько вырабатывает, куда уходит и сколько это в рублях.
ТокЧек — сервис мониторинга солнечных электростанций. Страница объекта отвечает на три вопроса владельца: что станция делает сейчас, нормально ли всё и сколько она приносит. В демо — гибридная станция с 26 инверторами: ответ на каждый вопрос — отдельная карточка на одном экране.
Почему за это взялись
Данные станции — потоки в киловаттах, напряжения, статусы инверторов — понятны инженеру, но владельцу нужен ответ человеческим языком: всё ли в порядке и в деньгах. Я собрал страницу объекта как три слоя: живое состояние (мощность и статус), динамика (баланс за период) и итог в рублях. Технические детали — фазы сети и статусы каждого инвертора — остаются, но не заслоняют главное.
Что мешало — и что изменили
Что мешало
- Потоки энергии — солнце, нагрузка, сеть, аккумулятор — трудно удержать в голове цифрами.
- Статус парка инверторов нужно оценить сразу, не открывая каждый.
- Выработку в киловатт-часах владелец не переводит в деньги сам.
- У станции много ролей — владелец, установщик, вендор, клиент — и каждой нужна своя навигация.
Что изменили
- Диаграмма «Текущая мощность»: солнце, нагрузка, сеть и аккумулятор — узлами вокруг центра с мощностью у каждого.
- Блок «Статус»: статус объекта, счётчик инверторов цветными чипами — 16 зелёных, 4 серых, 1 жёлтый, 3 оранжевых и 2 красных — параметры по фазам L1–L3 и последнее сообщение.
- «Баланс»: стековый график прихода и расхода за день, месяц, год или всё время с шестью потоками и навигацией по датам.
- «Доход»: выработка, потребление из сети, экономия и продажа — каждая строка с деньгами — и крупный итог внизу.
Как я работал
- 01
Три вопроса — три карточки
Состояние, динамика, деньги. Каждая карточка отвечает на один вопрос и не дублирует другие.
- 02
Цвет как статус, а не декор
Зелёный, серый, жёлтый, оранжевый и красный — только для состояния инверторов и сообщений; потоки на графике имеют свои шесть цветов с легендой.
- 03
Деньги рядом с киловатт-часами
Каждая строка дохода — энергия и сумма в рублях в одной строке, итог — крупно: 30 000 ₽ экономии плюс 92 000 ₽ продаж.
- 04
Роли в навигации
Главная, Объекты, Клиенты, Установщики, Вендоры и Сообщения — раздел для каждой роли; на объекте вкладки «Об объекте», «Устройства», «Аналитика», «Пользователи», «Структура».
Экраны, которые двигают работу

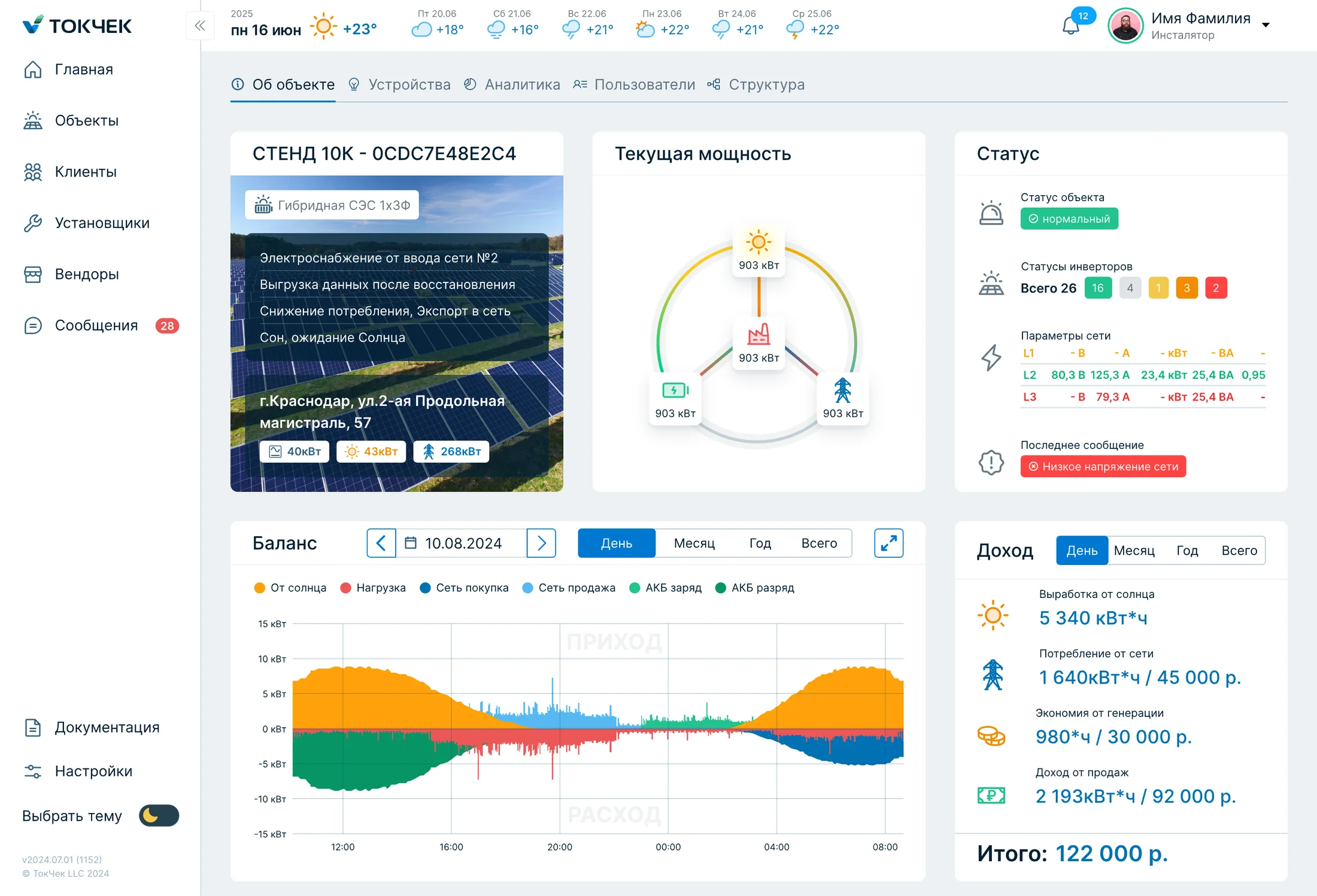

Страница объекта
Заголовок «Стенд 10К» с типом «Гибридная СЭС 1×3Ф», адресом, установленными мощностями и списком текущих состояний («Электроснабжение от ввода сети №2», «Сон, ожидание Солнца»). Рядом — диаграмма текущей мощности и блок статуса: объект нормальный, 26 инверторов в пяти цветах, параметры сети по фазам и сообщение «Низкое напряжение сети». Ниже «Баланс» — график прихода и расхода с легендой из шести потоков — и «Доход»: выработка 5 340 кВт·ч, экономия 30 000 ₽, продажа 92 000 ₽, итого 122 000 ₽. В шапке — прогноз погоды на неделю и уведомления.
- Диаграмма мощности, статус и деньги — на одном экране
- Прогноз погоды в шапке — рядом с выработкой
- День, месяц, год, всё время — один переключатель на график и на доход
Итог в цифрах
- Владелец получает ответ на главный вопрос — сколько станция принесла — на том же экране, где видит её состояние.
- Парк из десятков инверторов читается по цвету; детали открываются только когда они нужны.
- Одна навигация обслуживает владельцев, установщиков, вендоров и клиентов.
